工業級RS485隔離器 RS485中繼器放大器距離延長器-商品詳細資料

工業級RS485隔離器 RS485中繼器放大器距離延長器

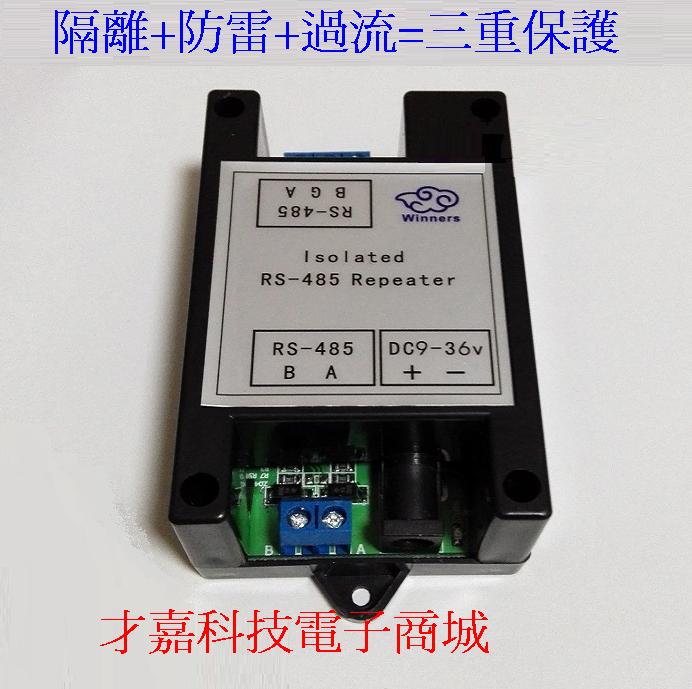

型號：	RS485-B01

簡介：	隔離型RS485E中繼器是一種高性的能工業級RS485信號放大延長器。產品能夠自動感知資料流程方向和通信串列傳輸速率，不需要任何控制或握手信號，保證資料全透明傳輸。設備電源和通信信號完全隔離，同時具有浪湧保護、靜電保護等措施。具有傳輸距離遠、速率高、性能穩定可靠等特點。

原價：	~~480~~ 元

優惠價：	390 元

購買：

詳細說明

隔離型RS485中繼器說明
一產品簡介
隔離型RS485E中繼器是一種高性的能工業級RS485信號放大延長器。產品能夠自動感知資料流程方向和通信串列傳輸速率，不需要任何控制或握手信號，保證資料全透明傳輸。設備電源和通信信號完全隔離，同時具有浪湧保護、靜電保護等措施。具有傳輸距離遠、速率高、性能穩定可靠等特點。廣泛應用於考勤機、IC卡收費系統、自動化控制、門禁系統、停車場、食堂售飯系統、公路收費系統。

二產品特點
1、工業級設計，通信完全隔離，性能穩定可靠，傳輸率最高達500Kbps；

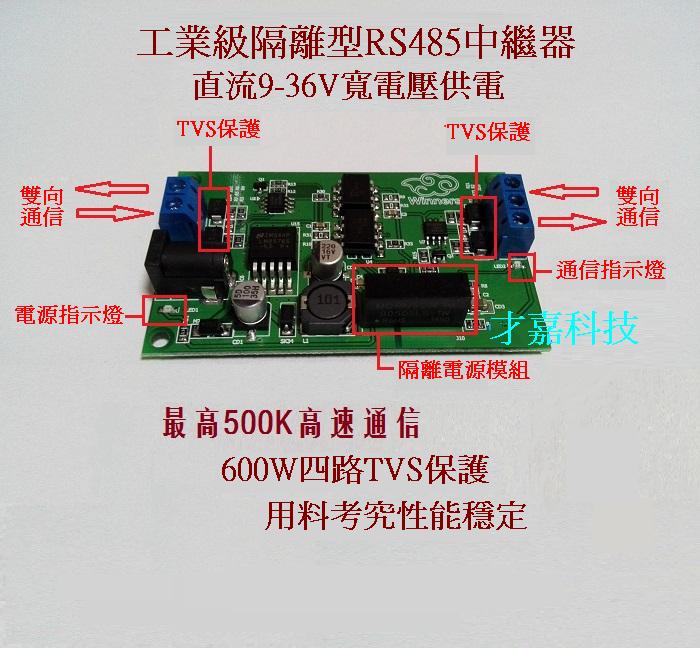

2、內置高品質DC/DC隔離電源模組，實現埠之間的電氣隔離；
3、支援多機通訊，最多可連接128個節點，最遠傳輸距離1200米；
4、資料流程自動控制技術，自動判別和控制資料傳輸方向；
5、多重保護措施：正負15KV的ESD防護，600W雙路TVS保護2.5KV通訊隔離；
6、供電電源寬範圍達9-36VDC，並具有防反接保護；

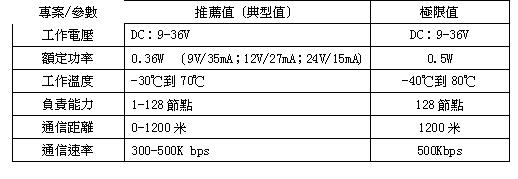

三：電氣參數：

RS485E設備適合在推薦值下長期穩定運行；設備在極限值下工作不會損壞，但可能導致性能下降；任何時候都不要超出極限值範圍，否則可能導致設備損壞!

一：485佈線注意事項：

1. 485通信線必須用遮罩雙絞線,最好多股備用，總長不超過1200米。

2. 佈線儘量遠離高壓電線，不要與電源線並行，更不能捆紮在一起。

3. 485匯流排一定要是手牽手式的匯流排結構,堅決杜絕星型連接和分叉連接。

4. 超出30台控制器或線長大于500米，必須採用485中繼器。

5. 交流供電的設備及主機殼一定要真實接地,而且接地良好。

6. 用遮罩線將所有485設備的GND地連接起來。

7. 在最後一台485設備的485+(A)和485-(B)上並接120歐姆的終端電阻。

二：通信採用RS-485匯流排的線材選用要求：

使用2芯遮罩雙絞線

銅質，線徑0.5～0.75平方毫米，

阻抗38～88歐姆/公里，

容抗30～50納法/公里，

絞距20毫米的2芯遮罩雙絞線(如果線的距離不超過500米可以適當降低線的標準，但必須為雙絞線）

三：匯流排限制：

由兩個或多個相互間具有物理連接的設備組成，匯流排上最多允許掛接128個設備，在不加中繼器的情況下，匯流排長度不大於1200米。系統匯流排不應出現分支情況，如分支不可避免，則必須滿足以下要求：

1.分支長度不大於10米；匯流排長度之和不超過800米；支線上的設備總數不得超過50個。

2.所有通信信號線應儘量遠離干擾源，信號線應走弱電井，不能與強電（如220伏住宅電源）或射頻信號線路（如CATV、大信號音訊線）並行走線，若並行走線，距離應大於0.5米。

3.所有線路的接點必須採用焊接或鏍絲卡緊的連接方式，並做防水及防潮處理，例如，可將對接點焊接後用防水膠帶纏緊或用環氧樹脂密封處理。

四：信號共地：

1.同一個網段上的所有設備必須具有統一的信號地，以避免共模干擾。

2.集中供電時，把同一個網段上的所有電源（包括通訊設備的自帶電源）的直流負極直接接到一起組成公共信號地，

此時信號地即直流電源地。

3.單家獨立供電時，把同一個網段上所有匯流排設備的地（黑線）引腳接在一起，由此組成公共信號地。

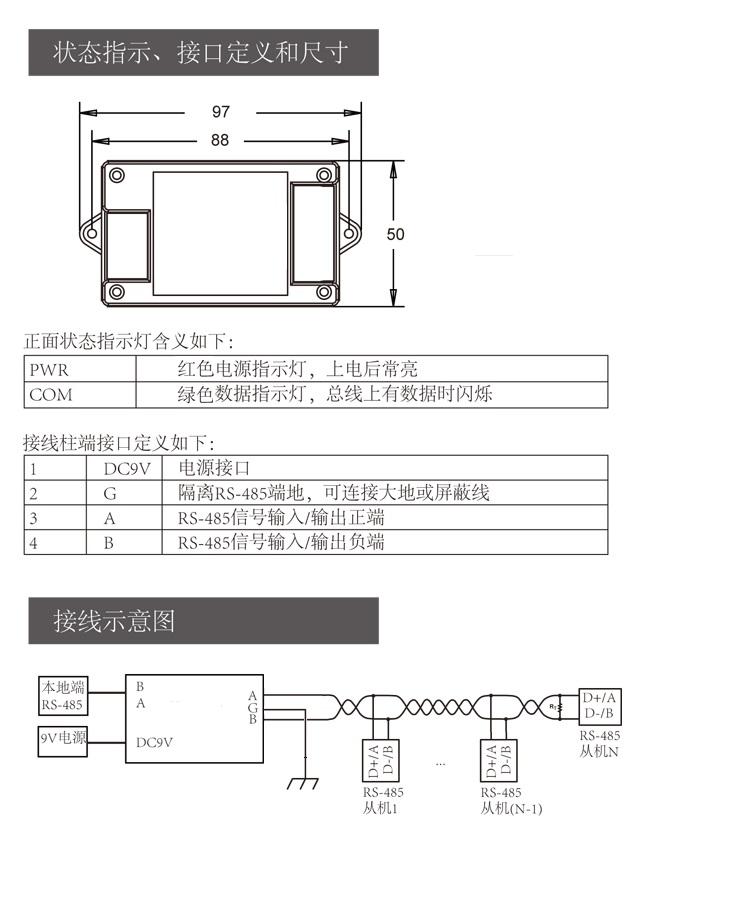

五：接線示意圖

六：推薦幾個調試方法：

首先要確保設備接線正確，且嚴格合乎規範：

1、共地法：用1條線或者遮罩線將所有485設備的GND地連接起來，這樣可以避免所有設備之間存在影響通訊的電勢差。

2、終端電阻法：在最後一台485設備的485+和485-上並接120歐姆的終端電阻來改善通訊品質。

3、中間分段斷開法：通過從中間斷開來檢查是否是設備負載過多通訊距離過長某台設備損害對整個通訊線路的影響等原因。

4、單獨拉線法：單獨簡易暫時拉一條線到設備，這樣可以用來排除是否是佈線引起了通訊故障。

5、更換轉換器法：隨身攜帶幾個轉換器，這樣可以排除是否是轉換器品質問題影響了通訊品質。

6、筆電調試法：先保證自己隨身攜帶的電腦筆電是通訊正常的設備，替換客戶電腦，來進行通訊，如果可以，則表明客戶的電腦的串口有可能被損害。

可加購DC公頭 :
http://www.caijia-t.com/prodshow.asp?ProdId=CZ-DC55-21

本商品瀏覽次數: 10861 次
