12V蓄電池防過放聲光報警防過放保護板低壓/欠壓保護模組-商品詳細資料

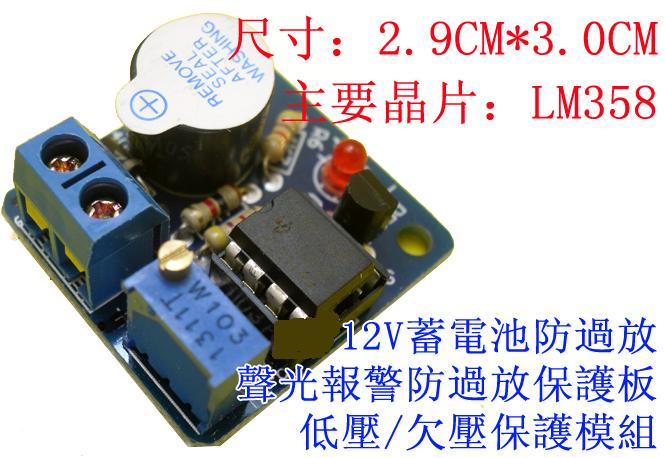

12V蓄電池防過放聲光報警防過放保護板低壓/欠壓保護模組

型號：	P9V12V

簡介：	本模組適用範圍：主要用於電池（12V)電壓的監測，簡單實用，俱有聲光報警提示。產品功能：電池欠壓後蜂鳴器發出“滴滴滴”的叫聲，同時紅色LED指示燈亮起，當電池電壓自已回升到設定值以上時，蜂鳴器停止報警。簡要說明：1、尺寸：2.9CM*3.0CM2、主要晶片：LM358

原價：	70 元

優惠價：	60 元

購買：

詳細說明

12V蓄電池防過放聲光報警防過放保護板低壓/欠壓保護模組

一、本模組適用範圍：

主要用於電池（9V或12V)電壓的監測，簡單實用，俱有聲光報警提示。

二、產品功能：

電池欠壓後蜂鳴器發出“滴滴滴”的叫聲，同時紅色LED指示燈亮起，當電池電壓自已回升到設定值以上時，蜂鳴器停止報警。

三、簡要說明：

1、尺寸：2.9CM*3.0CM

2、主要晶片：LM358；

12V電池：當電池出現過放（電池電壓低於10.4V左右）時，紅色指示燈亮起並且蜂鳴器叫，實現聲光報警，從而實現掌握電瓶放電狀態，以防電瓶過於放電，損壞電瓶；

四. 優勢特點：

1、帶聲光報警，有沒有保護作用直接明瞭；

2、模組輸入帶接反保護,輸入電源極性接反不會燒壞。但是沒有過壓保護，如果輸入超過15V，模組上面的晶片會燒壞。

五、使用說明

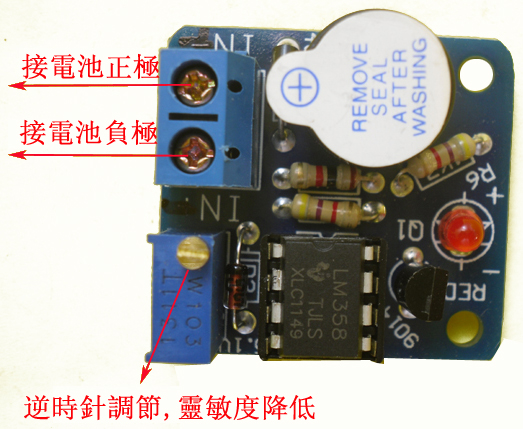

接線方法如下圖：

出廠前都調好了欠壓電壓，您也可以自己調節欠壓保護的值，順時針調節為增高欠壓的電壓值，也就是說順時針調節電位器，模組的靈敏度將提高，發貨前都調節好了，建議購買者有電壓表的時候才調，要不調亂了不好辦。

調節方法：

12V電池：模組輸入12V時，把LM358的第2腳和第4腳之間的電壓調節到6.05V左右時，模組的報警電壓就是10.4V(發貨前也調節好了）。順時針調節，2和4腳的電壓降低，靈敏度升高。

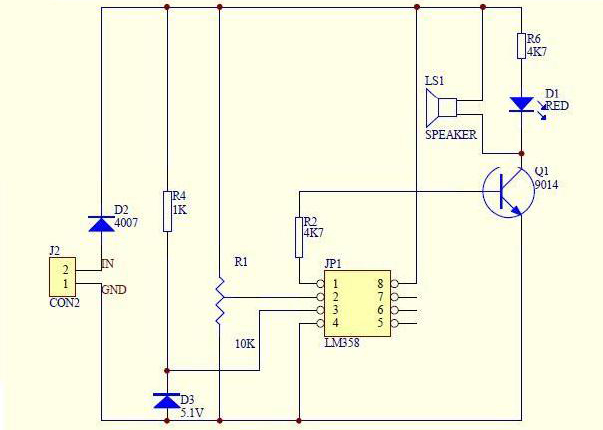

電路圖：

PS：發貨前各個測試，合格後才發貨，使用本產品必須具備相關的電子知識，因為輸入電源電壓太高或使用不當等都會損壞模組，請小心使用!
