CAC012 交流多功能電能計量電力監測儀電表模塊電流表功率表電量表

型號：	CAC012

簡介：	CAC012 交流多功能電能計量電力監測儀電表模塊電流表功率表電量表

原價：	~~480~~ 元

優惠價：	420 元

購買：

詳細說明

CAC012 交流多功能電能計量電力監測儀電表模塊電流表功率表電量表

本交流多功能電能計量是專為高階電子玩家設計的

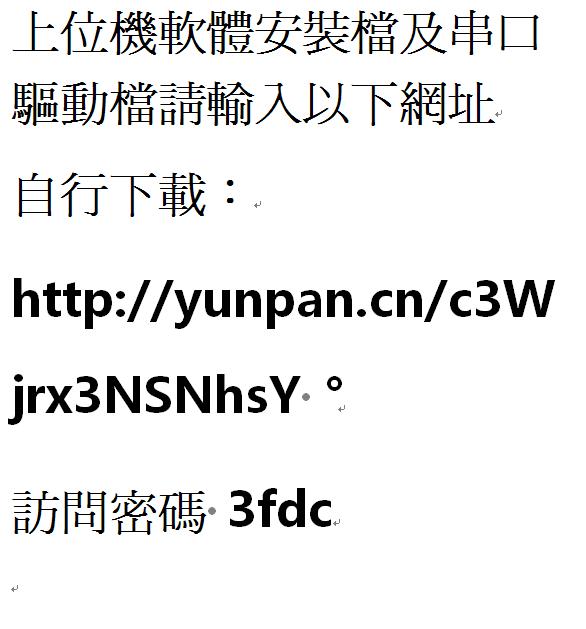

需自行安裝軟體並安裝USB的驅動程式才能連線測試

因軟體為浙江培正電子公司所設計所以目前取得的軟體為簡體版軟體

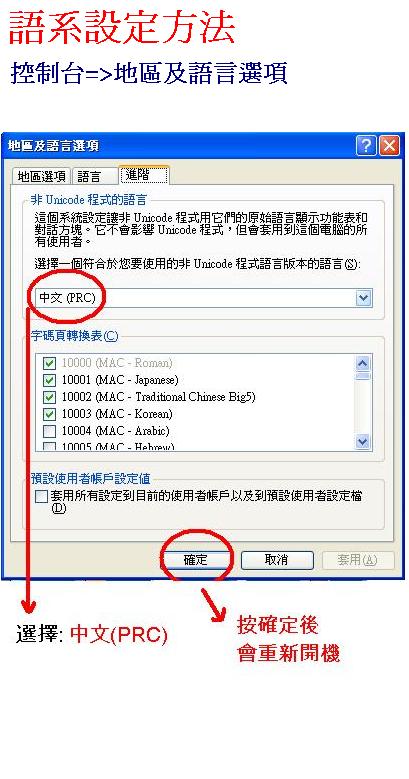

若是想安裝的玩家需自行修改電腦語言的設定才能安裝

不然安裝完成後文字部份很多是亂碼

若是無法自行完成語言設定及軟體安裝等功能的客戶

請勿下標謝謝

交流多功能通訊模組

A.功能

1.電參數測量功能（電壓、電流、有功功率、電量）。

2.電量按鍵清零功能。

3.掉電資料保存功能(保存掉電前累計電量）。

4.上位機PC顯示功能（顯示電壓、電流、有功功率、電量）。

5.串口通信功能（自帶TTL序列介面，可通過轉接板與各種終端通信，讀取及設置參數）。

B.正面顯示及按鍵

一．顯示介面

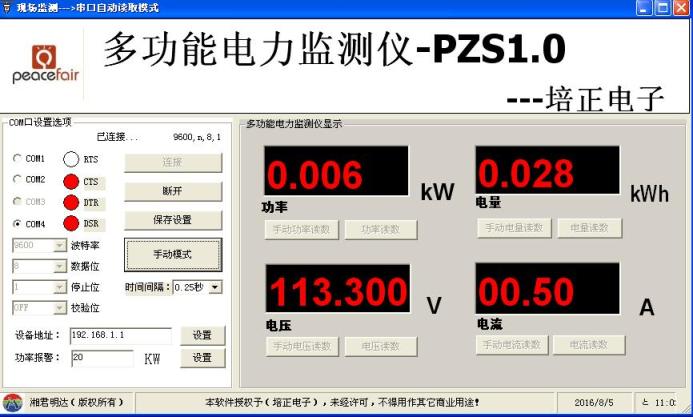

上位機顯示由4視窗組成，用來顯示電壓、電流、功率、電量參數，如上圖1所示。

二．顯示格式

1.功率：測試量程0~22kW

0~10kW以內顯示格式0.000~9.999；

10~22kW以內顯示格式10.00~22.00。

2.電量：測試量程0~9999kWh

0~10kWh以內顯示格式0.000~9.999；

10~100kWh以內顯示格式10.00~99.99；

100~1000kWh以內顯示格式100.0~999.9；

1000~9999kWh及以上顯示格式1000~9999。

3.電壓：測試量程80~260VAC

顯示格式110.0~220.0。

4.電流：測試量程0~100A

顯示格式00.00~99.99。

三．按鍵

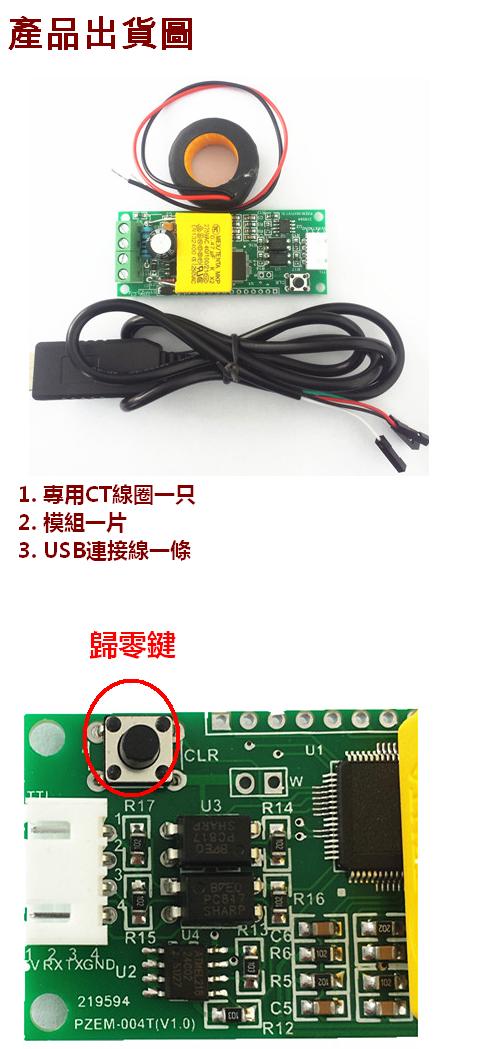

面板上內置一個按鍵，用來做電量清零功能，如圖2所示。

電量清零方法：長按清零鍵5秒，然後鬆開按鍵！再次短按清零鍵，則電量資料清零並退出清零狀態，至此清零完成。

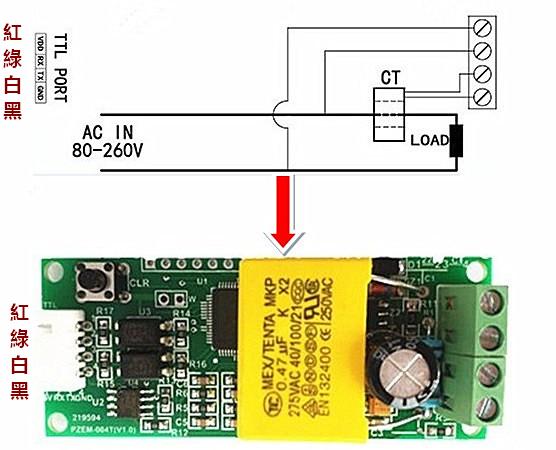

C.接線示意圖

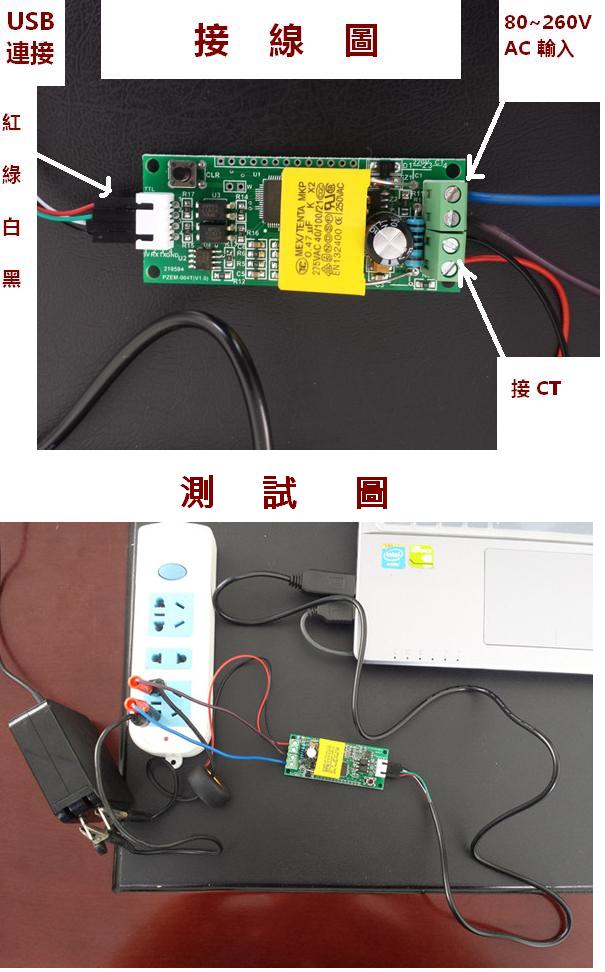

本模組接線分為電壓電流測試輸入端接線和串口通信接線兩部分，詳見以上圖2；根據客戶自己的實際需求配合不同的TTL轉接板實現與不同終端的通信。

D.顯示介面

儀錶顯示通過上位機顯示或其他終端（需程式設計），上位機顯示介面如圖1；以下對各參數的顯示做簡要說明：

1.電壓顯示

計量並顯示當前工頻電網電壓。

2.電流顯示

計量並顯示當前負載（用電器）電流；需要補充說明的是電流起測點是10mA，但本模組屬於大功率測試設備，如對mA級別的電流測試精度比較在意的建議不要使用。

3.電量顯示

計量並顯示當前累計用電量；

需要補充說明的是本模組電量計量最小單位是0.001kWh,即1Wh就開始累積，相對來說解析度還是比較高的，對於小功率（100W以內）的負載測試，觀察電量累積過程比較直觀。

4.功率顯示

計量並顯示當前負載功率；需要補充說明的是功率起測點是0.001kW，即1W起測；但本模組屬於大功率測試設備，如對1W以內的功率測試有要求的建議不要使用。

E.串口通信

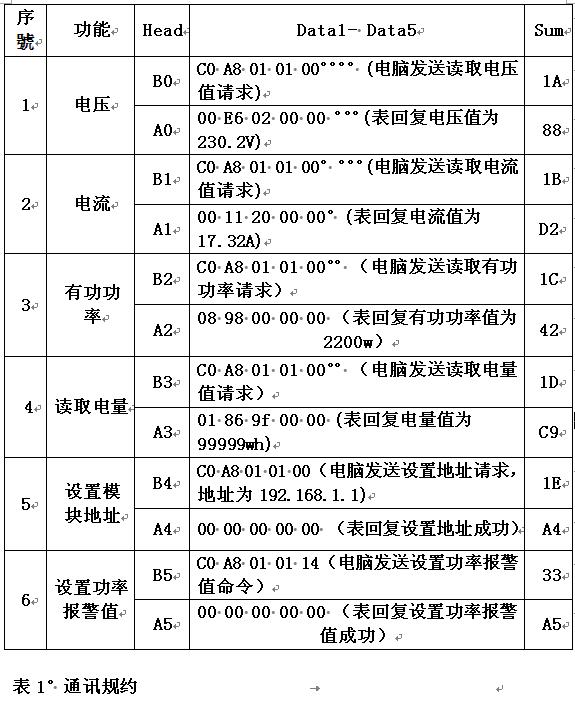

本模組配有TTL串列資料通信介面，通過串口可以讀取和設置相關的參數；但如果要與帶有USB或RS232的設備（如電腦）通信的話，則需要硬體上配備不同的TTL轉接板（USB通信需要配備TTL轉USB轉接板；RS232通信需要配備TTL轉RS232轉接板) ,轉接板的具體連接方式詳見圖2。下表所列為本模組的通信規約：

通信規約實例說明

①　設置模組通訊位址為：192.168.1.1

下發命令：B4 C0 A8 01 01 00 1E

回復數據：A4 00 00 00 00 00 A4

說明：以上舉例說明設置模組通訊位址為192.168.1.1（使用者可以根據自己喜好和需要來設置），下發命令和自動回復資料如上所示，資料都是用16進制表示；下發和回復資料最後一個位元組分別為1E和A4，屬於累加和，因為下發命令中：B4+C0+A8+01+01+00=21E(用16進制加法），累加和為21E,取最後兩位1E即為下發命令中的累加和資料；回復數據中：A4+00+00+00+00+00=A4(用16進制加法），累加和為A4即為回復資料中的累加和資料。關於累加和解釋到此為止，以下各參數實例以此類推，不再解釋。

②　設置功率報警值為：20KW

下發命令：B5 C0 A8 01 01 14 33

回復數據：A5 00 00 00 00 00 A5

說明：下發命令中的14即為報警值（14為16進制資料表示，轉換成十進位即為20）。需要注意的是本模組的功率報警值設置是以KW為單位，即最小報警值為1KW，最大為22KW。

③　讀取當前電壓

下發命令：B0 C0 A8 01 01 00 1A

回復數據：A0 00 E6 02 00 00 88

說明：回復電壓資料為D1D2D3=00 E6 02，00 E6代表電壓整數位元，02代表電壓小數位，電壓小數位為1位元，00 E6轉化成十進位為230；02轉化成十進位為2，所以當前電壓值為230.2V。

④　讀取當前電流

下發命令：B1 C0 A8 01 01 00 1B

回復數據：A1 00 11 20 00 00 D2

說明：回復電流資料為D2D3=11 20，11代表電流整數位元，20代表電流小數位，電流小數位為2位，11轉化成十進位為17；20轉化成十進位為32，所以當前電流值為17.32A。

⑤　讀取當前功率

下發命令：B2 C0 A8 01 01 00 1C

回復數據：A2 08 98 00 00 00 42

說明：回復功率資料為D1D2=08 98，08 98轉化成十進位為2200，所以當前電壓值為2200W。

⑥　讀取電量

下發命令：B3 C0 A8 01 01 00 1D

回復數據：A3 01 86 9F 00 00 C9

說明：回復電壓資料為D1D2D3=01 86 9F，01 86 9F轉化成十進位為99999,所以累計電量值為99999Wh。

F.有關通信說明

1.根據圖2的接線圖連接好硬體。

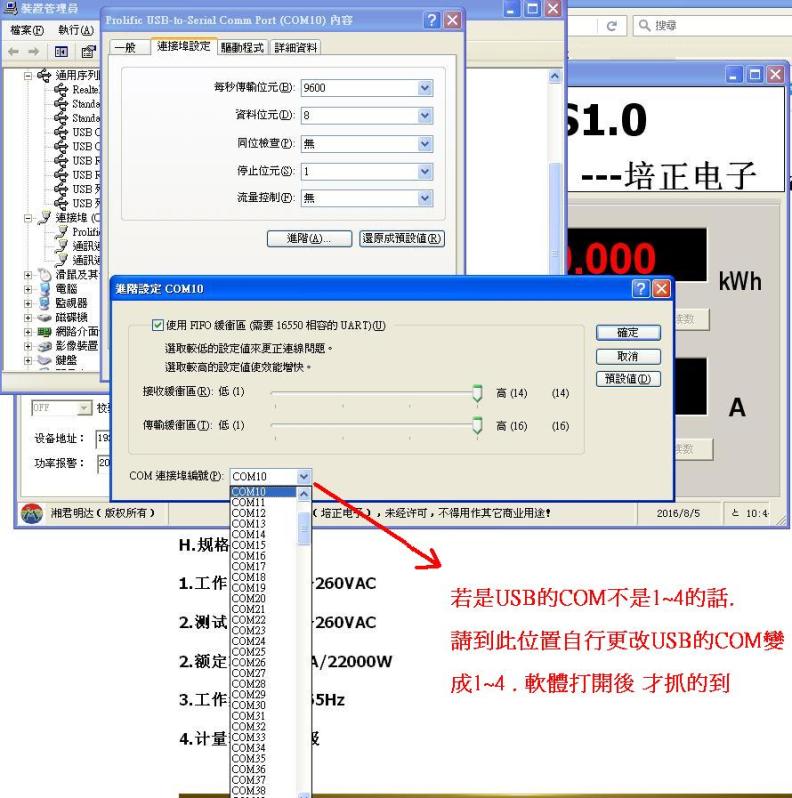

2.接好線以後請先選擇好通訊連接埠，本模組上位機軟體支援通訊埠COM2\COM3\COM4，通過裝置管理員查看，如果不是以上幾個埠則需要通過埠修改過來.

G.注意事項

1.本模組適用於戶內，不能戶外使用。

2.所加負載不能超過額定功率。

3.接線不能搞錯。

H.規格參數

1.工作電壓：80～260VAC

2.測試電壓：80～260VAC

2.額定功率：100A/22000W

3.工作頻率：45-65Hz

4.計量精度：1.0級
