四位LED雙顯示電壓電流表DC0-33.00V/0-999.9mA-3A可變精度

型號：	PDC28VG

簡介：	四位LED直流雙顯示電壓電流表DC0-33.00V/0-999.9mA-3A可變精度(紅+綠) •功能完善集電壓電流於一身，測量電流時電源取自測量線路，不需要隔離的電源進行單獨供電，使用方便。 •體積小巧（48mm29mm22mm）相信已經是市面上體積最小的電壓電流表了。•高精度電壓測量，並帶測量線路壓降補償，可以根據電流大小自動補償線上壓降. 外形尺寸：48mm29mm21mm 供電電壓 :DC3.5-28V (細紅線正極細黑線負極)

原價：	~~350~~ 元

優惠價：	280 元

購買：

詳細說明

產品特點：

•功能完善集電壓電流於一身，測量電流時電源取自測量線路，不需要隔離的電源進行單獨供電，使用方便。

•體積小巧（48mm*29mm*22mm）相信已經是市面上體積最小的電壓電流表了。•高精度電壓測量，並帶測量線路壓降補償，可以根據電流大小自動補償線上壓降。

（詳細操作見使用說明）。

電壓電流表基本性能參數如下：

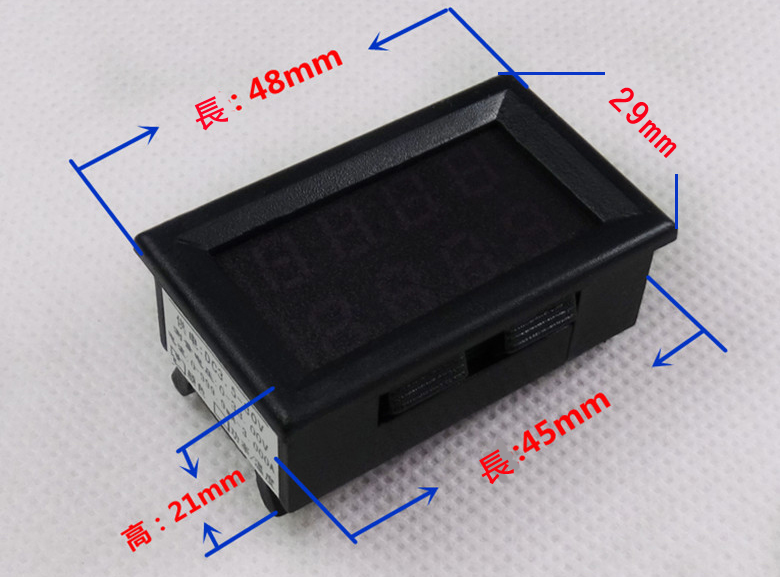

開口尺寸：45mm*26mm（開口直接將表卡入面板）

外形尺寸：48mm*29mm*21mm

供電電壓 :DC3.5-28V (細紅線正極細黑線負極)

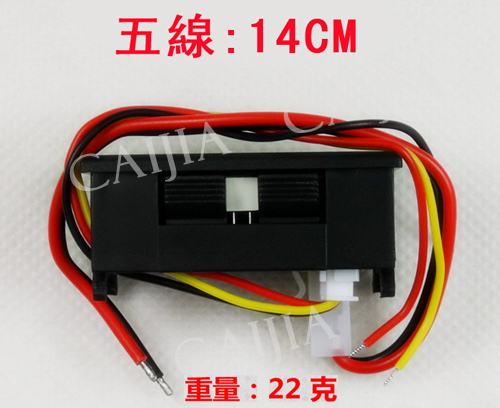

重量：22克/顆

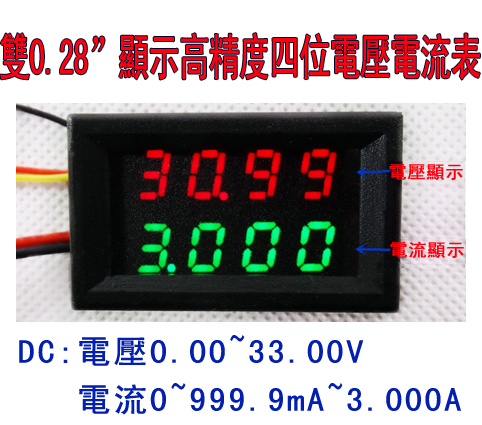

顯示方式：雙4位0.28寸LED數碼管

顯示顏色：紅色+綠色

刷新速度：約200ms/次

測量精度：±(0.3％+2個字)

電壓表量程：DC 0.00-33.00V （解析度0.01V）

電流錶量程：DC 0-999.9mA-3.000A 自動變精度

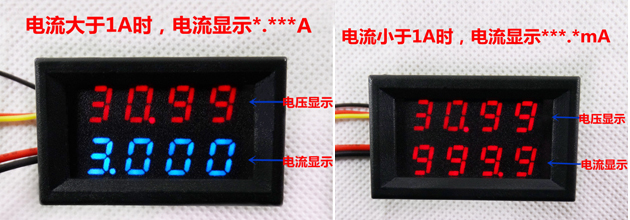

顯示說明：

•表頭上方數碼管顯示為所測電壓，四位元固定顯示精度，測量範圍0-33.00V，最小解析度為10mV。

•表頭下方數碼管顯示為所測電流，四位元可變顯示精度，測量範圍0-3.000A，當測量電流大於1A時，顯示精度為1mA；當測量電流小於1A時，顯示精度為0.1mA。

電壓補償功能說明：

當系統所帶負載較大時，連接線上會有一定的壓降，此時表頭所測電壓將不能正確表徵系統電源的輸出電壓，利用該電壓補償功能，對連接線上的電壓損耗進行適度補償，可以較為準確的測量出系統電源的輸出電壓。

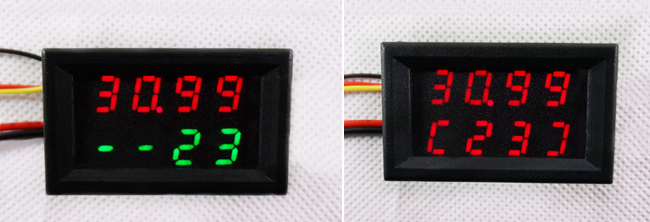

•使用該電壓補償功能時，須準備一台四位半以上萬用表，接在系統電源的輸出端，將我們的表頭斷電，按住表頭背面的按鍵不放，給表頭上電，此時表頭下方數碼管將顯示【**】，裏面的數值表示已經儲存的電壓補償等級（表頭出廠時默認00級補償，即不進行電壓補償），此時鬆開按鍵，將顯示--**。

•此時，顯示--**時，進入電壓補償等級設定，將大負載接入電路中（建議負載電流在2A以上，補償會更精確），觀察表頭上方數碼管的顯示電壓值，短按按鍵，補償等級自動加一，最大補償99級，直到表頭上方數碼管顯示電壓與萬用表測量電壓一致。

•長按按鍵兩秒以上，存儲補償等級，此後表頭將以電壓補償方式顯示測量電壓。若想關閉電壓補償功能，只需將00級補償存儲即可。

板載電線功能說明：

細紅線(VCC) ：供電電源輸入正極（3.5-28V）

注意：如果測量信號低於28V且供電充足,可以直接作為模組的供電電源（將細黃線和細紅線並聯使用）

細黑線(GND) ：供電電源輸入負極（3.5-28V）與測量信號共地

細黃線(VIN) ：測量信號輸入正極（0-33.00V）

粗紅線(I+) ：電流輸入正極（必須串聯在電源負極和負載負極之間）

粗黑線(I-) ：電流輸入負極（必須串聯在電源負極和負載負極之間）

詳細接線圖如下：

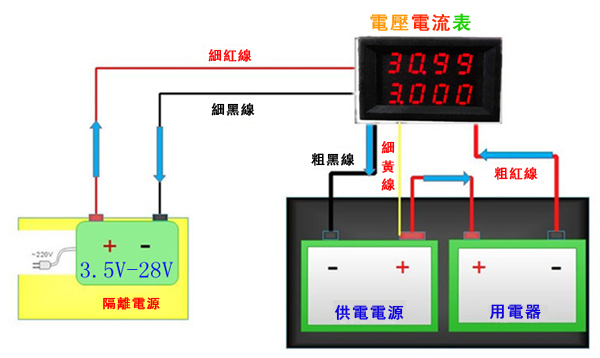

電流表用隔離電源供電連接圖

電流表在測量中取電中連接圖

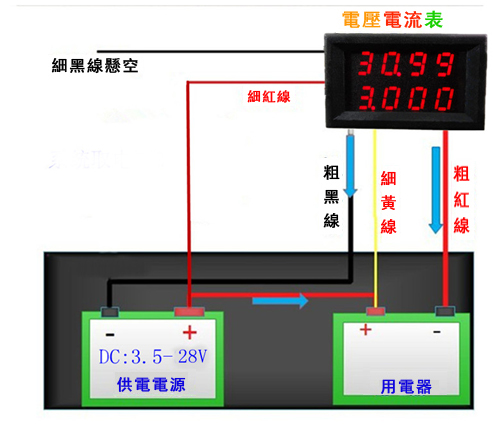

•系統供電1

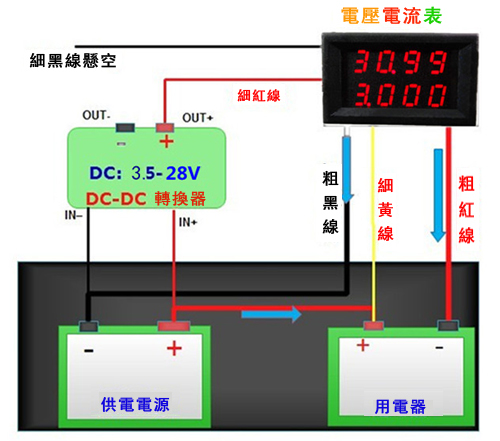

•系統供電2

產品圖片展示：
