15KV逆變升壓高壓發生器模組 (DIY散件) 電弧點煙點火器線圈模組高頻高壓

型號：	15KV-01

簡介：	15KV逆變升壓高壓發生器模組 (DIY散件) 電弧點煙點火器線圈模組高頻高壓變壓器

原價：	~~110~~ 元

優惠價：	80 元

購買：

詳細說明

15KV逆變升壓高壓發生器模組 (DIY散件) 電弧點煙點火器線圈模組高頻高壓變壓器

本套件為升壓線圈製作，有專業線路圖、方便電子愛好者研究。
用途：中學科普實驗、電子儀器、負離子發生器、科學小製作等。此電路工作時產生穩定的高頻電弧，溫度極高，可輕易點燃可燃物，因此有人稱之為等離子打火機。

U型磁芯變壓器是15KV高頻變壓器，尺寸大約為：27×16×21mm（長×寬×高，不規則尺寸，測量最突出處）

注意：此變壓器高壓繞組在內層，為分段骨架繞制，低壓繞組在外層，請不要誤認為此變壓器的高壓繞組和低壓繞組的一樣的繞制方式。
本變壓器初級有兩個繞組，其中一組粗銅線為主繞組，一組細銅線為回饋繞組。次級輸出為高壓。

變壓器中一粗一細纏繞在一起的2根銅線是正極，分別為主繞組尾和回饋繞組頭，接電源正極。

產品使用注意事項：

1、製作成功後，變壓器必須用環氧樹脂或者絕緣蠟灌封，方可長期使用，在空氣中空載工作會因空氣絕緣強度不夠造成線圈擊穿損壞。

2、該套件製作好後輸入電壓為3.7V。即一節18650電池的電壓，如果需增大輸入電壓（最大增加到12V），需要增加回饋電阻的阻值（套件默認發120歐的電），否則三極管容易燒壞。

回饋電阻增加到150Ω~1.5KΩ左右，其阻值應由大到小替換調整，不可過小，否則燒三極管或變壓器，亦不應過大，過大影響輸出效果或使得三極管工作在非開關狀態而發熱嚴重。

另：變壓器設計為15KV最高輸出，極限輸出最高不得超過15KV，也就是1.5釐米電弧，更高的輸出電壓極可能損壞變壓器。

如要可靠長期連續工作，建議使用絕緣蠟或環氧樹脂將其徹底封固，未封固時工作禁止空載！

變壓器焊接之前，焊接部位的漆包線線頭的漆需要要刀片輕輕刮掉再焊接，請親們注意。

輸入電壓：3.7V-4.2V；
電流：《=2A；
輸出電壓：《+15KV；
輸出電流：《+0.4A；
高壓兩級點火距離：《=0.5釐米；
帶板散件的重量約 27克；

DIY散件清單：

15VKE=1型升壓變壓器 1個
120歐電阻 1個
UF4007超快恢復二極體 1個
N20三極管 1個
散熱片 1個
M3*6螺絲 1個
小船開關 1個
排針 3針
18650的電池盒 1個(本產品不附電池)

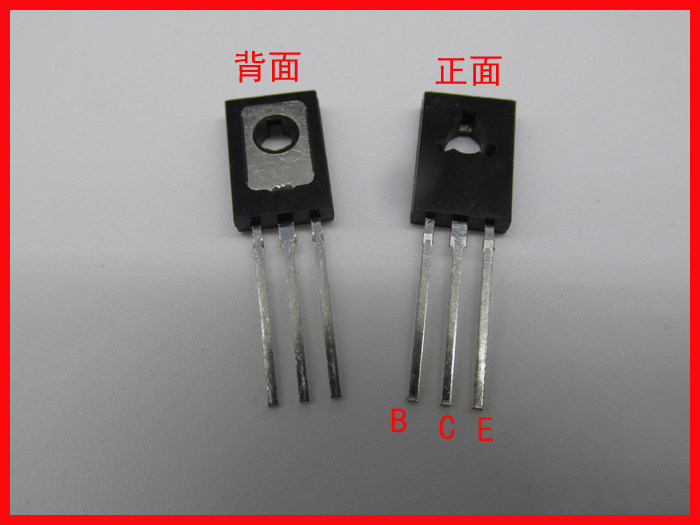

說明一下：現貨三極管發N20 ，下面圖片暫時沒有更新。如果買家自己有三極管E13009-2代替也是可以。

帶PCB板散件發貨圖片：(還有一個18650的電池盒)

本變壓器次級高壓輸出不接高壓整流二極體和電容時，輸出為高頻高溫高壓電，在空氣中擊穿時為淺紫色電弧，溫度非常高，可以輕易點燃紙張塑膠，甚至很細的鐵絲（如初中化學試驗時細鐵絲在氧氣中燃燒的場景，但不如氧氣中那麼劇烈。）

電路圖（本製作的電路圖，也是本模組的電路圖）：

本產品出貨時不附說明書,所有資料均在網頁上.

PCB板的套餐。
PCB板尺寸：4.2CM*3.2CM*0.16CM；
PCB板的實物正面圖片：

PCB板的實物背面圖片：

焊接步驟：1.先焊接器件高度低的器件：

帶PCB板的散件比較好製作，其中變壓器的線有分粗細，這個要注意一下，其他元件按板上絲印的符號和參數焊接就行。

變壓器板上有做了3個焊盤，其中中間的焊盤孔比較大，這個孔同時焊接一條粗的漆包線和一條細的漆包線，粗的漆包線和細的漆包線不要用同一側的即可，如左邊的粗線和右邊的細線焊接進去或者用左邊的細線和右邊的粗線焊接進去，總之不要用同一側的粗線和細線即可。

板上的絲印還是比較清楚和人性化，稍微看一下就會焊接：

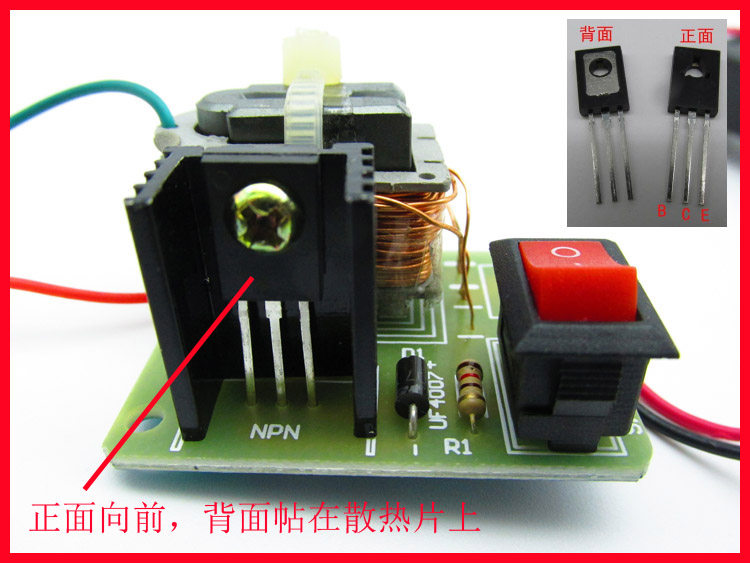

帶PCB板散件製作好後的相關圖片：

製作成功後，如果輸出端接入一個高壓電容和3個高壓整流管組成倍壓電路，則可以產生直流高壓，可以製作負離子發生器等，接線圖如下：
