5A 恒流恒壓 LED驅動鋰離子電池充電模塊電流電壓表

型號：	5A2LED01

簡介：	產品特點： ★ 模組使用進口優質晶片，效率高(最高95%)，同時發熱量小，最大可以去到5A電流，同時配合原裝TI的運放控制輸出電流，使整體輸出非常穩定。 ★ 本模組使用低ESR的原裝三洋濾波電容，可以使紋波電壓低至50mV！ ★ 本模組使用機器貼片，回流焊接，同時每個模組出貨前都經過兩個小時的老化測試，確保高可靠性。

原價：	~~500~~ 元

優惠價：	280 元

購買：

詳細說明

應用範圍

★ 為鋰離子電池充電：當鋰離子電池在電壓比較低的時候，如果直接用恒壓充電，會由於壓差大，導致充電電流過大，導致電池損壞，所以開始的時候要對電池使用恒流充電，當充電到一定程度的時候自動切換回恒壓充電。

充電曲線如下圖：紅色為電流，藍色為電壓

使用說明注意事項

★ 本模組是可調的降壓模組，可以通過調節模組上面的那顆藍色的可調電阻來改變輸出電壓。輸入輸出壓差為1V，最小可以輸出0.8V電壓。

★ 模組上面標明的IN-(輸入負)，IN+(輸入正)，OUT-(輸出負)，OUT+(輸出正)務必接正確，否則的話可能導致模組損壞。

★ 電池充電使用方法：
1.確定您需要充電電池的浮充電壓和充電電流，模組的輸入電壓；
2.調節恒壓電位器，把輸出電壓調節到5V 左右。
3.用萬用表10A電流擋測量輸出短路電流，同時調節恒流電位器使輸出電流達到預定的充電電流值；
4.充電轉燈電流默認出貨為 0.1倍充電電流（恒流值）。
5.調節恒壓電位器使輸出電壓達到浮充電壓；
6.接上電池，試充。
（1、2、3、4、5步驟為模組輸入接電源，輸出空載不接電池。）

★ LED恒流驅動使用方法：
1.確定您需要驅動LED的工作電流和最高工作電壓；
2.調節恒壓電位器，把輸出電壓調節到5V 左右。
3.用萬用表10A電流擋測量輸出短路電流，同時調節恒流電位器使輸出電流達到預定的LED工作電流；
4.調節恒壓電位器使輸出電壓達到LED最高工作電壓；
5.接上LED，試機。
（1、2、3、4步驟為模組輸入接電源，輸出空載不接LED燈。）

★ 通訊協定說明：
1.本模組具有和電腦通訊的功能。可以方便電腦讀取模組電流電壓資料，
2.由於本模組輸出的是TTL電平，要實現和電腦通訊，還要把這個電平轉換回電腦能識別的RS232電平，需要用這個http://www.caijia-t.com/prodshow.asp?ProdId=CJ-CP2102來實現轉換。

3.通訊協定如下:

串列傳輸速率:9600 Bps

BB CC ADDR 00 XX XX CRC（電流返回命令）

BB CC ADDR 01 XX XX CRC（電壓返回命令）

其中

BB CC 為幀頭(2位元組)

ADDR 為模組位址(1位元組)

00 為讀取電流命令(1位元組)

01 為讀取電壓命令(1位元組)

XX XX 任意數值(2位元組)

CRC CRC校驗(1位元組)

本商品瀏覽次數: 16961 次

同類推薦

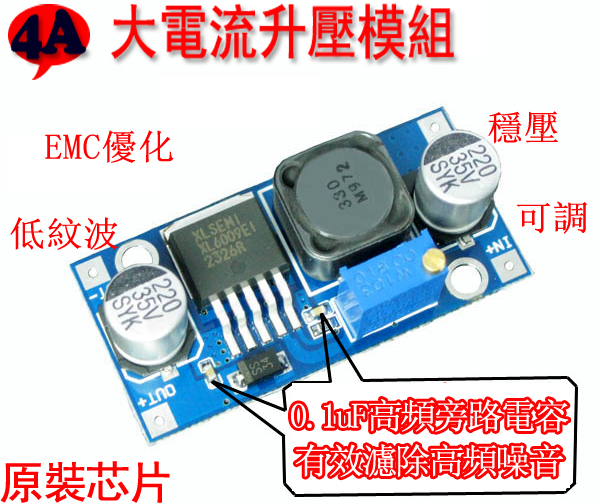

	名稱：XL6009 DC-DC 升壓模組電源模組輸出可調超LM2577 最大4A電
	型號： XL6009
	簡介：XTW6009 是一款4A開關電流的高性能升壓（BOOST）模組。該模組使用第二代高頻開關技術的XL6009E1為核心晶片，性能遠超第一代技術的LM2577。XL6009升壓模組成本更低，性能更卓越，LM2577模組即將被淘汰。 ● 超寬輸入電壓3V~32V，最佳工作電壓範圍是5~32V； ● 超寬輸出電壓5V~35V； ● 內置4A高效MOSFET開關管
	原價： ~~120~~ 元
	優惠價： 32 元


	名稱：5A 恒流恒壓 LED驅動鋰離子電池充電模塊電流電壓表
	型號： 5A2LED01
	簡介：產品特點： ★ 模組使用進口優質晶片，效率高(最高95%)，同時發熱量小，最大可以去到5A電流，同時配合原裝TI的運放控制輸出電流，使整體輸出非常穩定。 ★ 本模組使用低ESR的原裝三洋濾波電容，可以使紋波電壓低至50mV！ ★ 本模組使用機器貼片，回流焊接，同時每個模組出貨前都經過兩個小時的老化測試，確保高可靠性。
	原價： ~~500~~ 元
	優惠價： 280 元

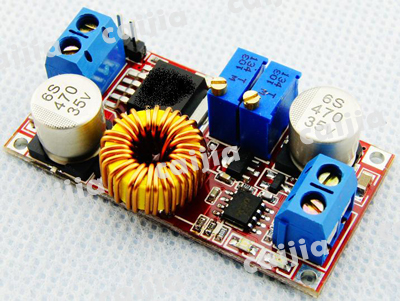

	名稱：DC/DC 大電流5A 恆流恆壓LED驅動鋰離子電池充電模塊模組電源 805
	型號： p007
	簡介：DC/DC 大電流5A 恆流恆壓LED驅動鋰離子電池充電模塊模組電源 8051 AVR PIC MSP430 開發用產品特點： ★ 模塊使用進口優質芯片，效率高(最高95%)，同時發熱量小，最大可以去到5A電流，同時配合原裝TI的運放控制輸出電流，使整體輸出非常穩定。 ★ 本模塊使用低ESR的原裝三洋濾波電容，可以使紋波電壓低至50mV！ ★ 本模塊使用機器貼片，回流焊接，同時每個模塊出貨前都經過兩個小時的老化測試，確保高可靠性。
	原價： ~~220~~ 元
	優惠價： 180 元


	名稱：面包板專用電源模組兼容5V、3.3V
	型號： G0C1
	簡介：面包板專用電源模塊，兼容5V、3.3V 適用於MB102面包板輸入電壓：6.5-12V（直流）或USB供電輸出電壓：3.3V、5V可切換最大輸出電流：<700ma 上下兩路兩路獨立控制，可切換為0V、3.3V、5V 板載兩組3.3V、5V直流輸出插針
	原價： ~~150~~ 元
	優惠價： 50 元

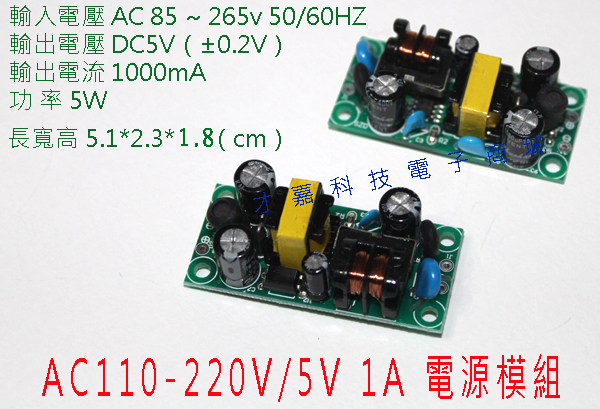

	名稱：AC110-220V輸入 5V 1A 輸出開關電源模塊工控電源模組 AC/D
	型號： p012
	簡介：AC110-220V輸入 5V 1A 輸出開關電源模塊工控電源模組 AC/DC 工業變壓器交流直流本電源為隔離型工業級內置電源模塊，具有溫度保護、及短路全保護，AC85~265V寬電壓輸入，431精準穩壓DC5V輸出，帶安裝孔，帶輸入及輸出EMI濾波電路，體積小巧、性能穩定，性價比高.
	原價： ~~160~~ 元
	優惠價： 130 元

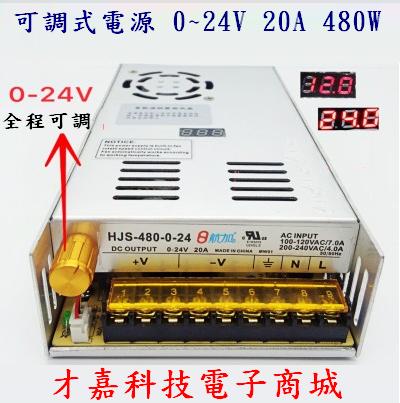

	名稱：數位可調電源0-24V 20A可調穩壓直流480W開關電源電源供應器
	型號： 24V20A-01
	簡介：數位可調電源0-24V 20A可調穩壓直流480W開關電源電源供應器
	原價： ~~1200~~ 元
	優惠價： 960 元

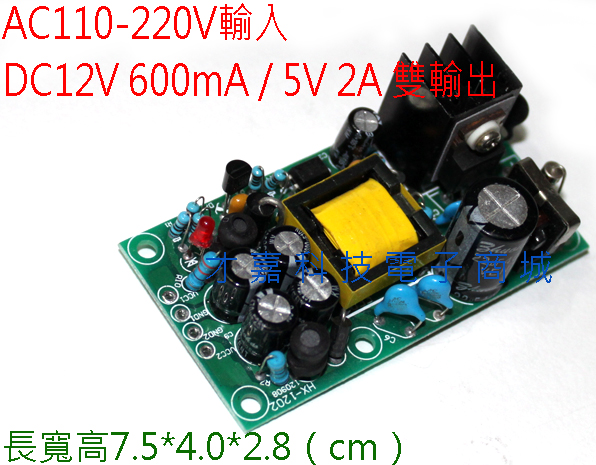

	名稱： AC110-220V輸入DC12V600mA/5V2A雙輸出電源模組
	型號： P002
	簡介：本電源具有溫度保護、過流保護及短路保護，全保護功能，AC85~265V寬電壓輸入，高低壓隔離， DC12V 1.2A\5V500mA雙電壓隔離輸出，431穩壓，輸出帶EMI濾波電路，帶指示燈,帶安裝孔路板型號 SMP-12V600\5V2A
	原價： ~~360~~ 元
	優惠價： 220 元

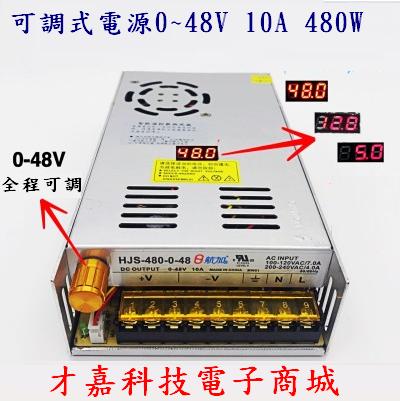

	名稱：數位可調電源0-48V 10A可調穩壓直流480W開關電源電源供應器
