通用型12V蓄電池防過放保護板可自動恢复輸出低壓/欠壓保護器模組-商品詳細資料

通用型12V蓄電池防過放保護板可自動恢复輸出低壓/欠壓保護器模組

型號：	BT12VA1

簡介：	通用型12V蓄電池防過放保護板可自動恢复輸出低壓/欠壓保護器模組

原價：	~~380~~ 元

優惠價：	260 元

購買：

詳細說明

一、本模組適用範圍：
12V30A蓄電池防過放電保護板，簡單實用，同時通用性強，可以說適合所有的負載。

二、模組的功能：這款模組帶延時斷開功能和可自動恢復輸出功能，就是在電池欠時間持續3到5秒後，模組才會斷開輸出，這樣就能避免因為大電流負載啟動時電瓶電壓波動而誤動作，當斷開輸出後，如果電池的電壓回升到充滿電的電壓時，電池會自動接通負載，斷開和充電器的連接，欠壓的電壓值和充滿電的電壓值都可以通過調節電位器自己設定，設定這2個值需要用到12V的電源和萬用表，如果沒有這2個，建議買家不要自己調節。發貨前我們調節的欠壓值在10.5V左右，恢復輸出的電壓值（充滿電的電壓）為13.5V。

舉例1：如負載為電機，啟動時，電池的電壓會波動一下，這款帶延時的就可以用，延時3到5秒足夠讓電瓶電壓恢復穩定值。
舉例2：汽車剛啟動的時候，車內的燈會閃一下，也是因為啟動時電流比較大，電瓶電壓波動了，而這款帶延時的就可以用，延時3到5秒，足夠讓電瓶電壓恢復了。
二、簡要說明：
1、板子尺寸：4.9CM*7.2CM
固定孔直徑：3MM
固定孔距離：6.5*4.3CM
1、主要晶片：LM358；

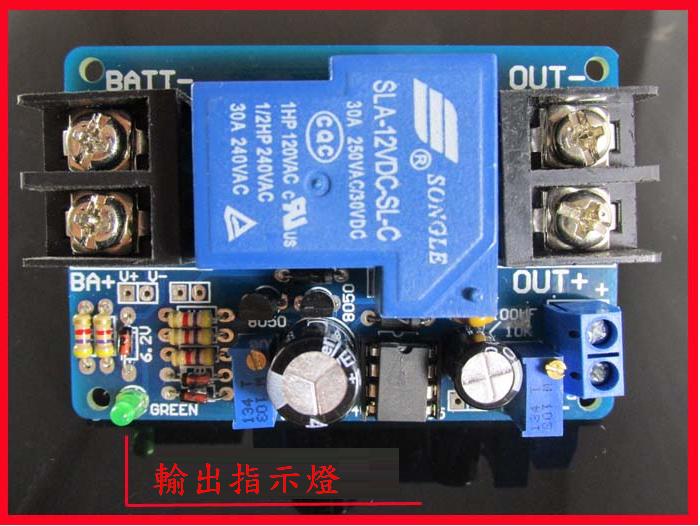

2、適合12V蓄電池，當電池電壓正常時，板上的綠色指示燈亮起，輸出接通；當電池出現過放（低於10.45左右）時，板子會自動斷開電池和負載，接通電池和充電器，綠色指示燈滅，當充滿後自動接通負載，斷開充電，如此周而復始。
3、自身功耗：
靜態:自耗約100毫安培（電池電壓正常時）；
動態:自耗約12毫安培（電池欠壓時）；

三優勢特點：
1、帶指示燈，有沒有保護作用直接明瞭；
2、通用性強；
3、板子最大允許經過30A電流，適合大部分的12V蓄電池；
30A指的是繼電器觸點所程受的負載電流，不是電瓶的電流（容量）。

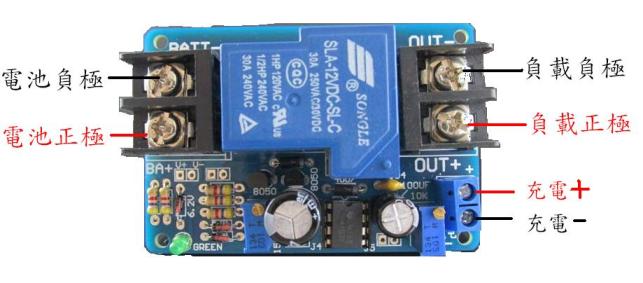

接線方法如下圖（電池介面和充電介面都不帶接反保護，接線前請分清正負）：

接線時應注意：先接負載，再接電池，最後接充電器介面。

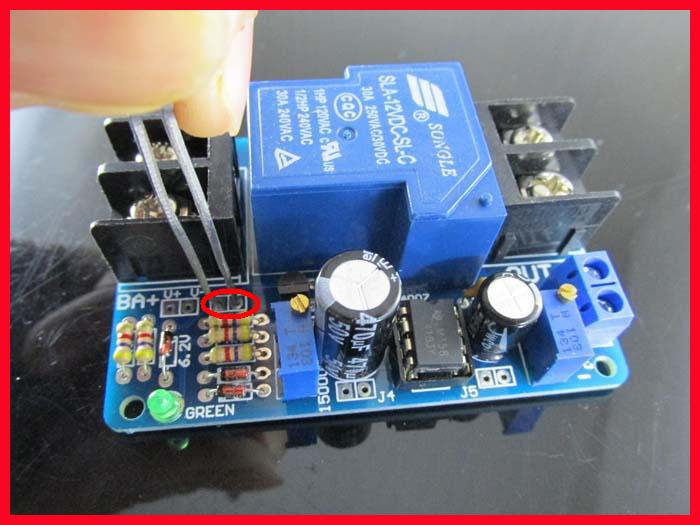

第一次接好模組時，如果電池的電壓沒有達到充滿電時的電壓，負載不一定會接通。如果要強制啟動，可以用金屬鑷子把如下2個點短路一下就可以強制啟動。

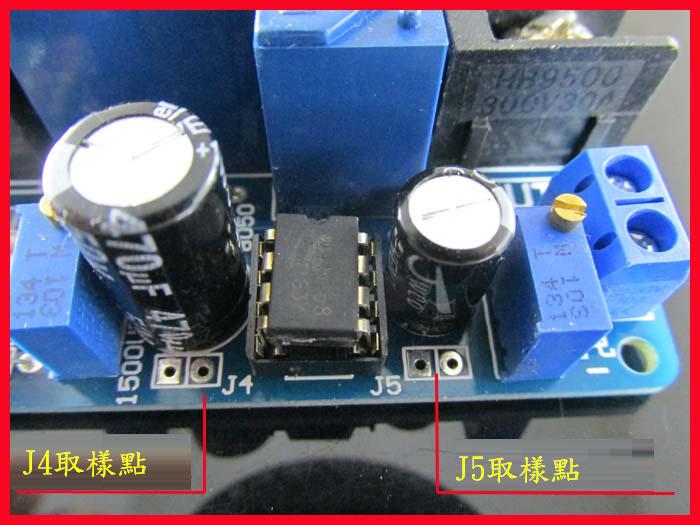

出廠前我們調好了欠壓電壓為10.5V左右（輸入12V時，J4取樣測試點的電壓為6.8V），自動恢復輸出的電壓（充滿電的電壓）為13.5V（輸入12V時，J5取樣測試點的電壓為5.45）親們在有12V電源和電壓表的時候也可以自己調節欠壓保護的值，順時針調節為減小上述2個取樣點的電壓。

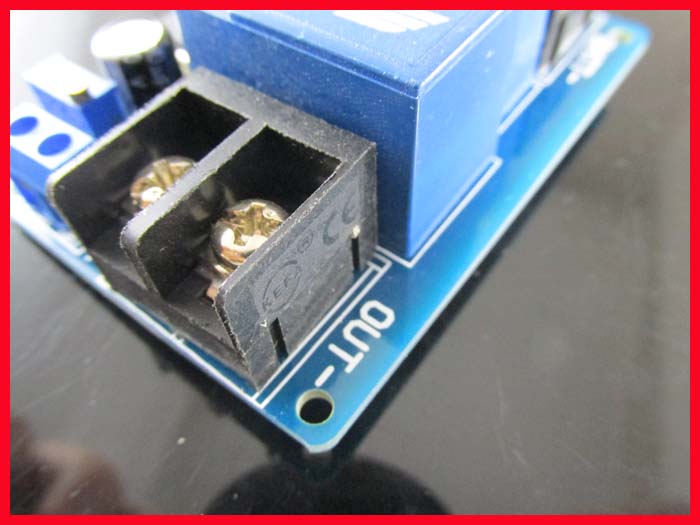

其他細節圖：
