目前位置:首頁 > CJ-DC10AG號商品詳細資料

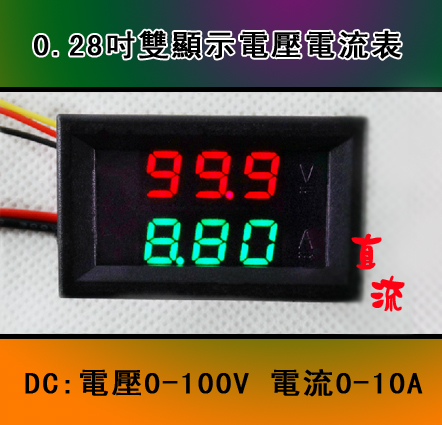

DC0-100V/10A LED直流雙顯數位電流電壓表 雙顯示數位表頭
型  號: DC10AG
簡  介: 產品特點:

•功能完善集電壓電流表於一身,測量電流時電源取自測量線路,不需要隔離的電源進行單獨供電,使用方便。
•體積小巧(48mm*29mm*22mm)
•價格實惠

原價: 260
優惠價: 230
購  買:
  詳 細 說 明

產品特點:


•功能完善集電壓電流表於一身,測量電流時電源取自測量線路,不需要隔離的電源進行單獨供電,使用方便。

•體積小巧(48mm*29mm*22mm) •價格實惠



電壓&電流表基本性能參數如下:


開口尺寸 :45mm*26mm(開口直接將表卡入面板)

外形尺寸 :48mm*29mm*21mm

供電電壓 :DC3.5-30V (細紅線正極 細黑線負極)

重 量 :20g/隻

顯示方式 :雙3位0.28吋LED數位管

顯示顏色 :紅色+綠色

刷新速度 :約500ms/次

測量精度 :±1%+2個字

電壓表量程:DC 0-100V (解析度0.1V)

電流表量程:DC 0-9.99A


注意:當測量電流長時間超過6A請直接將引線焊接到插座上以免接觸阻抗過高引起線路工作不穩定

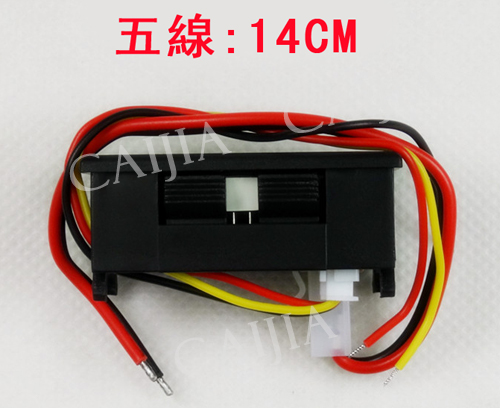

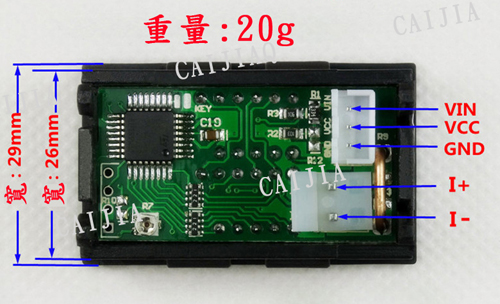

板載電線功能說明:



細紅線(VCC) :供電電源輸入正極 (3.5-30V)

注意:如果測量信號低於30V且供電充足可以直接作為模組的供電電源(將細黃線和細紅線並聯使用)


細黑線(GND) :供電電源輸入負極 (3.5-30V)與測量信號共地


細黃線(VIN) :測量信號輸入正極 (0-100V)


粗紅線(I+) :電流輸入正極(必須串聯在供電負極)


粗黑線(I-) :電流輸入負極(必須串聯在供電負極)


詳細接線圖如下:

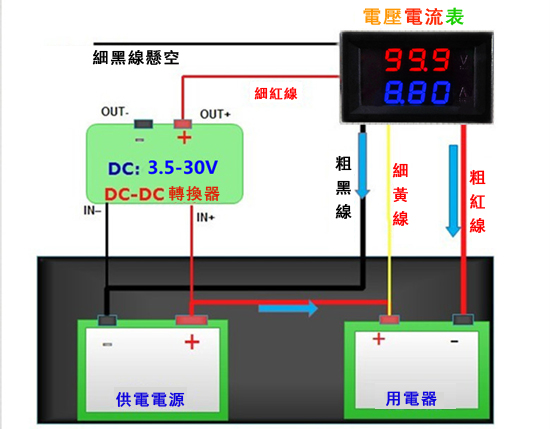

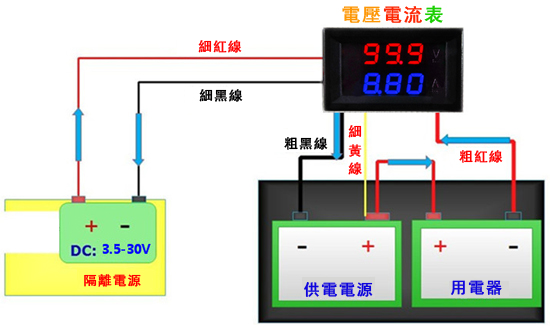

電流表用隔離電源供電連接圖





電流表在測量中取電中連接圖




本商品瀏覽次數: 11396 次
  同 類 推 薦
名  稱:DC0-100V/10A LED直流雙顯數位電流電壓表 雙顯示數位表頭
型  號: DC10AG
簡  介:產品特點: •功能完善集電壓電流表於一身,測量電流時電源取自測量線路,不需要隔離的電源進行單獨供電,使用方便。 •體積小巧(48mm*29mm*22mm) •價格實惠
原價: 260
優惠價: 230 元

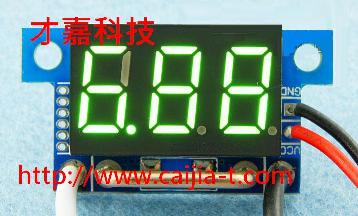

名  稱:0-10A DC 直流 (綠色 ) 超小型 數字電流表 4-30V 反接保護
型  號: CM002
簡  介:產品特點: ★ 本模塊使用優質的LED數碼管製造,亮度超高,即使在太陽底下也能清晰顯示 ★ 本模塊使用原裝進口的單片機採樣和顯示電壓,並且在軟件上進行了大量的數據處理,使顯示精準,穩定。 ★ 本模塊為全貼片的工藝,工藝精湛,同時體積超小。 ★ 本模塊具有反接保護,就算接反也不會損壞模塊。
原價: 250
優惠價: 150 元

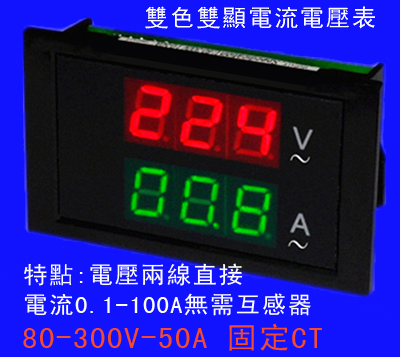

名  稱:雙顯DL85-2041-2042數顯交流電壓表 電流錶頭 數位電流錶 電壓表
型  號: DL85-2041-2042
簡  介:80-300V-50A 固定CT DL85-2041-2042型數字式交流電壓,電流錶是在同一儀錶上同時分別顯示被測量的交流電壓和交流電流。儀錶不需要另外增加工作電源和交流互感器(儀錶配有精密小型互感器),測量非常方便及準確。廣泛用於配電箱,配電櫃,穩壓器,教學用具,家用小型配電箱等等。
原價: 330
優惠價: 300 元

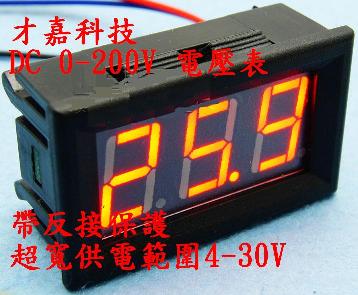

名  稱:紅色 三線DC0-200V直流數位電壓表 數字電壓表頭 反接保護
型  號: M200VR1
簡  介:產品特點: ★ 本模塊使用優質的LED數碼管製造,亮度超高,即使在太陽底下也能清晰顯示。 ★ 本模塊使用原裝進口的單片機採樣和顯示電壓,並且在軟件上進行了大量的數據處理,使顯示精準,穩定。 ★ 本模塊為全貼片的工藝,工藝精湛,同時體積超小。 ★ 本模塊具有反接保護,就算接反也不會損壞模塊。
原價: 150
優惠價: 100 元

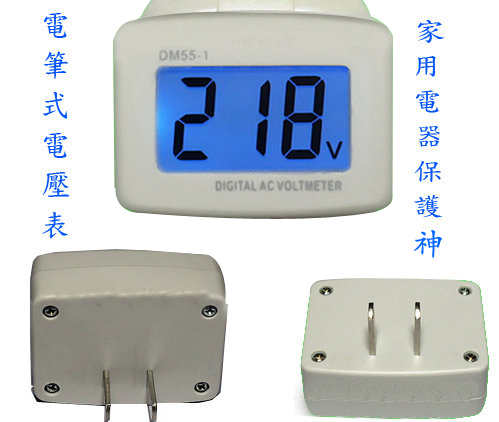

名  稱:插頭式DM55-1液晶數位交流數顯電壓表 AC80-300V 電壓表
型  號: DM55-1
簡  介:插頭式數位電壓表(電筆式電壓表)廣泛用於交流AC80-300V市電的檢測(即時監控當前電網電壓),把電壓表直接插在插板或者插在牆壁開關上就可以立即顯示當前電壓(無論是家庭,辦公場所,工礦企業等等),最大優點就是當您看到當前電壓過低或過高時,可以有選擇的關掉某個家用電器或設備的運行(特別是低電壓容易燒毀家用電器),從而有效保護您的家用電器及設備使用壽命(還可以當個簡單的電測筆用).
原價: 250
優惠價: 160 元

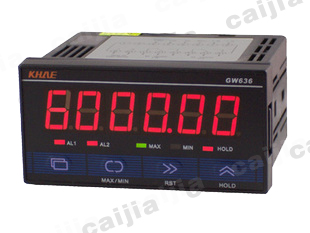

名  稱:GW636脈衝表/計數器/轉速表/線速表/頻率表/RS485通訊MODBUS協定
型  號: GW636-1-05v
簡  介:多功能脈衝表 GW636-1-05v 18種測量功能,支援各種脈衝測量應用. 可配接無電壓觸點、光電開關、接近開關、編碼器等各種感測器/計數速度0∼30Hz/0∼3kHz/0∼100kHz 頻率(轉速)測量範圍寬達0.0001Hz∼100kHz / 具有最大值、最小值保持功能,可斷電記憶 / 測量值顯示更新週期、顯示器亮度均可設置 / 2組報警輸出,報警類型、動作回差、開啟延時、關閉延時可設置
原價: 1800
優惠價: 1500 元

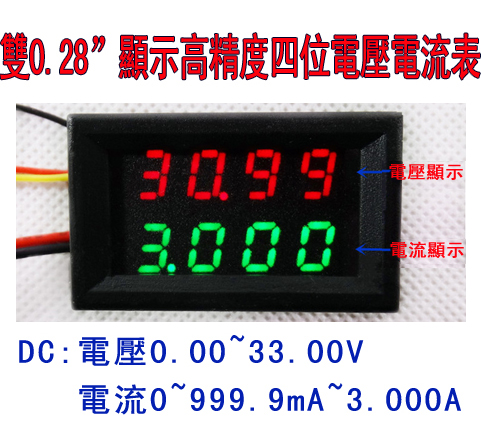

名  稱:四位LED雙顯示電壓電流表DC0-33.00V/0-999.9mA-3A可變精度
