ISD1820錄音模組語音板語音模組錄放音帶音聲音放大(功放)送咪頭
型  號: ISD1820
簡  介: 不需要單片機控制就能錄放音的模組
1、板載ISD1820晶片;
2、工作電壓:3∼5V;
3、高品質自然的語音還原,可用作喊話器模組;
4、帶迴圈播放,點動播放,單遍播放功能;
5、尺寸:4.1*6.1CM;
6、錄音時間是隨著採樣頻率改變的
原價: 260
優惠價: 200
購  買:
  詳 細 說 明

ISD1820錄音模組語音板語音模組錄放音帶音聲音放大(功放)送咪頭



資料下載位址:


ISD1820配套資料下載處


錄音效果測試視頻:


http://player.youku.com/player.php/sid/XNTcwNDQ5Nzky/v.swf


不需要單片機控制就能錄放音的模組


1、板載ISD1820晶片;

2、工作電壓:3∼5V;

3、高品質自然的語音還原,可用作喊話器模組;

4、帶迴圈播放,點動播放,單遍播放功能;


5、尺寸:4.1*6.1CM;

6、錄音時間是隨著採樣頻率改變的:


比如用100K的電阻作為振盪電阻時,錄音時間是10S;

用160K的電阻作為振盪電阻時,錄音時間是16S;

為了提高音質,本模組採用82K電阻做振盪電阻,因此錄音時間為8.2S;


7.不需要單片機就可以實現錄放音,如果用單片機控制也是可以。

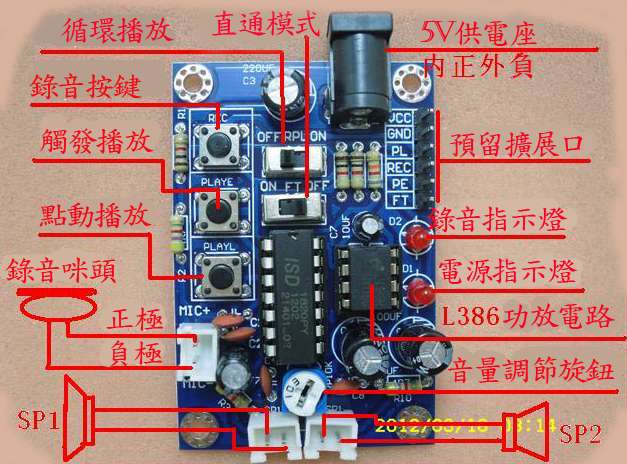

使用說明:



供電:3-5V,可以在排針或DC座上供電,DC座是內正外付;

錄放音控制方式:按鍵控制或單片機,板上的控制擴展口就是給單片機專用的;

按鍵控制錄放音操作方法:

REC鍵:錄音按鍵,按住就能錄音,鬆開按鍵停止錄音;

RLAYE鍵:觸發模式放音,按一下就播放當前整段的語音;

PLAYL鍵:點動模式放音,按住才放音,鬆開就停止放音;

撥動開關:

RPL撥動開關:迴圈播放模式控制,位於0N端就迴圈播放;

FT撥動開關:直通模組控制,位於ON端咪頭語音就直通到喇叭;

喇叭接法:

本模組有2個喇叭介面,SP1和SP2

SP1是晶片直接輸出的音頻,SP2是經過LM386放大的語音。

SP2的音量是通過板上的蘭白可調電位器來調節。如上圖放置,順時針旋轉為增加音量。

SP2主要是在播放錄音時使用的,擴大錄音聲音比較理想,如果在直通模式時把喇叭接于SP2時,請把喇叭和咪頭隔離開,如銀行等使用的那種,中間玻璃隔開的,或者把喇叭和咪頭的距離延長,不然喇叭會因自激振盪而嘯叫。

因此,雖然板上帶有音頻放大,但本模組不適合賣水果時的喊話器。簡單的說,SP2介面主要是用來擴大播放錄音的,而不是擴大喊話聲音的。


咪頭(錄音器)接法:

咪頭有2個極,其中和外殼連接的是負極,這個問題是買家經常問的。

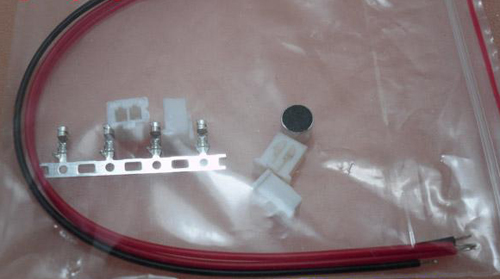

買就送連接線和膠殼、簧片、咪頭,使您方便連接咪頭和喇叭:

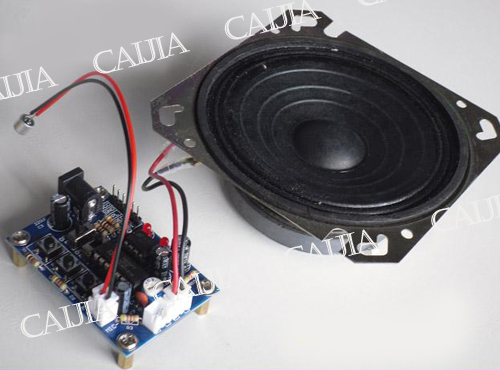

板帶功放,可以驅動8W的大喇叭,聲音和音質都不錯,當然驅動小喇叭也是可以的,板上有音量調節電位器。



免責聲明:發貨前各個測試,合格後才發貨。


使用本產品必須具備相關的電子知識,因為輸入電源電壓太高或使用不當等都會損壞模組。

因使用不當要換貨、維修,運費由買家自付,拍下的為同意本聲明。謝謝 !





發貨清單:

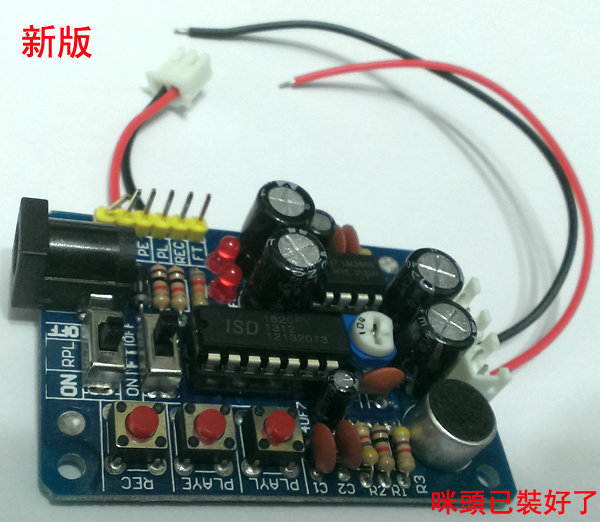

1.ISD1820模組1只(內含ISD1820P語音晶片);

2.咪頭1只;

3.線仔紅色2條,黑色2條,XH2.54-2座、膠殼各2套;

4.電路圖等的資料一份

資料下載位址:


ISD1820配套資料下載處
